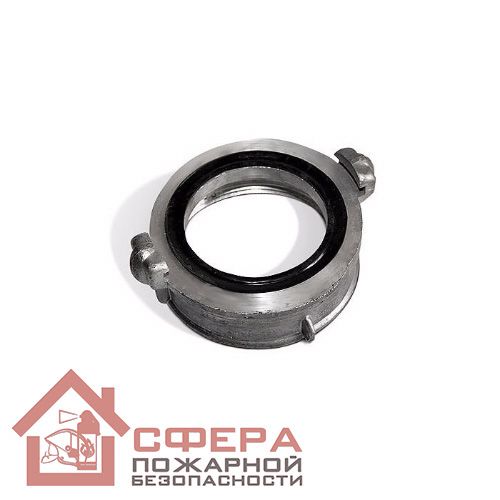

Головка муфтовая всасывающая ГМВ-125

Головка муфтовая всасывающая ГМВ 125 используется в качестве соединительной арматуры. Изделие служит для обеспечения соединения патрубка оборудования с рукавом.

Головка ГМВ 125 представляет собой металлический корпус оборудованный внутренней резьбой и внешними крепёжными элементами. В качестве фиксирующих крепёжных элементов выступают П-образные выступы на торцевой части изделия. Там же расположены и спиралевидные направляющие, имеющие наклонную поверхность.

Стыковка происходит при сопряжении торцевых поверхностей с последующим поворачиванием вокруг оси. Зацепы, смещаясь по оси, сцепляются с направляющими. Проскальзывая по скошенной поверхности направляющих, выступы стягивают в единую плоскость торцы обеих головок.

Этот вид соединения реализован во всех головках, использующих конструкцию Богданова. Устройство выполнено из специального сплава на основе алюминия. Изделие имеет сертификат соответствия требованиям пожарных нормативов. В комплект поставки входит технический паспорт изделия.

Гайка ГМВ 125 рассчитана на рабочее давление до 1,2 МПа. Превышение данных параметров запрещено правилами эксплуатации устройства.
