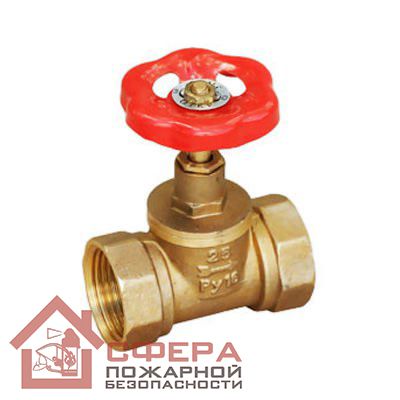

Вентиль 15б3р Ду25- запорный муфтового типа с ДУ, равным 25. У него при вращении по часовой стрелке шпинделя за маховик золотник вместе с прокладкой смещается по резьбе, находящейся в корпусе головки, таким образом, перекрывая входное отверстие в корпусе, и вентиль закрывается. В обратном порядке происходит его открытие.
Установочное положение для вентиля на трубопроводе может быть любым. При этом направление подачи рабочей среды – строго под золотник. Направление для подачи рабочей среды необходимо подобрать таким, чтобы оно соответствовало направлению стрелки, которое выполнено на корпусе.
Вентиль 15б3р Ду25 имеет следующие габариты: 71х96 мм, масса его не более половины килограмма.
